耙矿绞车的结构组成

耙矿绞车（俗称电耙子）是矿山短距离耙运矿岩的核心设备，以低速大扭矩、频繁启停可靠、隔爆安全为核心特点，广泛用于金属 / 非金属矿山井下与露天采场，是短距矿石搬运、充填作业的首选设备。

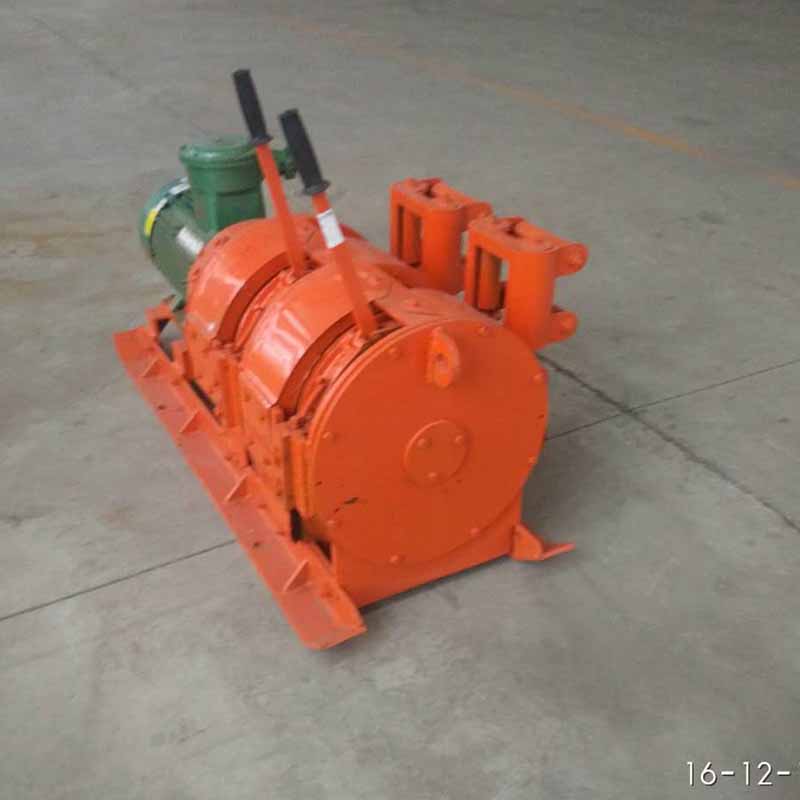

一、结构组成（双卷筒主流）

动力系统：隔爆型三相异步电动机（常用 380/660V），高启动力矩、过载能力强。

传动系统：圆柱齿轮 / 行星齿轮减速器，低速大扭矩，运行稳定、噪音低。

卷筒装置：双卷筒（主 + 副），主卷筒牵引耙斗，副卷筒回程；配摩擦式制动器，制动可靠、操作平稳。

操纵系统：手动（机旁）或远距离

二、工作原理

电机驱动减速器带动双卷筒旋转，主卷筒收绳牵引耙斗耙取矿岩，副卷筒放绳；到达卸料点后，副卷筒收绳、主卷筒放绳，耙斗空斗返回，往复循环实现连续耙运。

三、核心产品特点

安全可靠：隔爆型符合 GB3836.1 标准，适配瓦斯 / 煤尘环境；双重制动、过载保护，防止溜车、断绳。

高效耐用：低速大扭矩，轻松拉动块状矿岩；耐磨耙齿、高强度钢丝绳，寿命长、维护成本低。

操作灵活：手动 / 远程双模式，可在数米至数十米外控制，适配狭窄巷道、危险采场。

安装简便：整体刚性底座，滑道螺栓固定，无需复杂基础，搬迁灵活、快速就位。
