回柱绞车的工作原理

一、产品概述

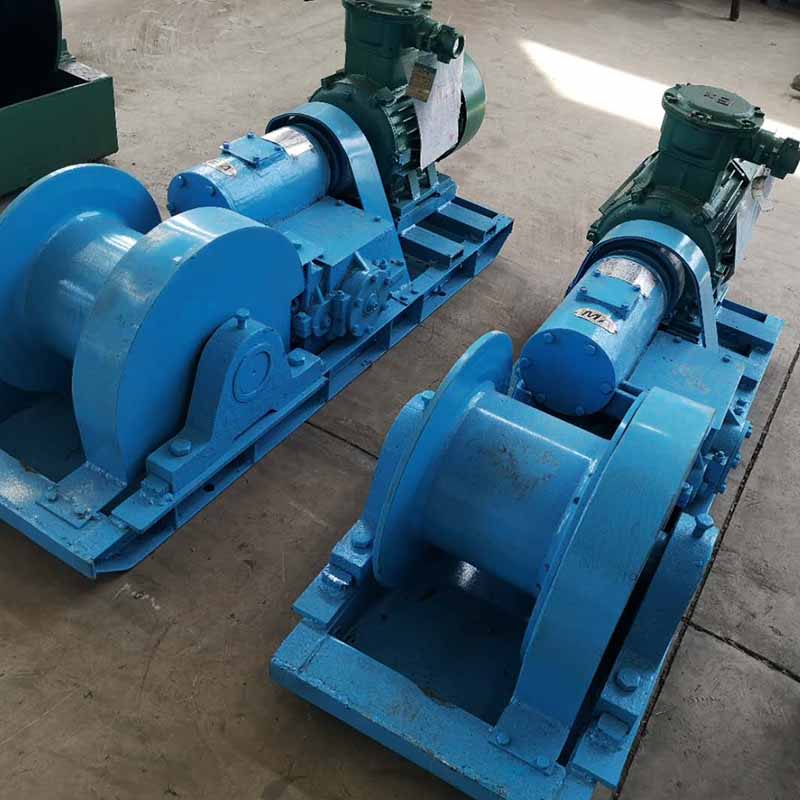

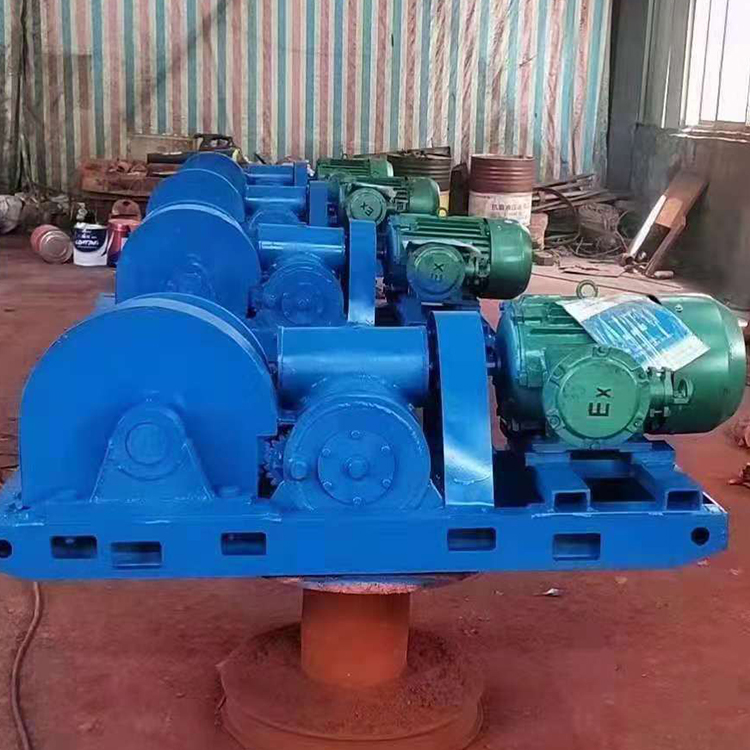

回柱绞车俗称井下慢速绞车，属于矿用隔爆重载牵引设备，全系列为JH 标准系列（JH5/JH8/JH14/JH20/JH30），整机具备MA 煤安认证、防爆资质，适配井下含瓦斯、煤尘易燃易爆工况，核心用于采煤工作面回柱放顶作业，是综采工作面标配牵引设备。设备采用蜗轮蜗杆 + 开式齿轮减速结构，低速大扭矩设计，底座雪橇式型钢机架，重心低矮、井下挪动便捷，可地锚 / 顶柱双重固定安装。

二、工作原理

防爆电机经联轴器驱动蜗轮蜗杆减速机，通过过桥开式齿轮逐级降速增扭，带动滚筒缠绕钢丝绳，依靠低速大拉力拖拽重物，依靠蜗轮副自锁实现重物悬停制动，无需额外刹车装置，作业安全性高。

三、核心产品特点

1.低速大牵引力：绳速 0.1～0.16m/s，静拉力 50～300kN，可拔出被矸石掩埋、底板卡死的单体液压支柱、金属顶梁；

2.机身小巧轻便：整机高度低、长度规整，薄煤层、急倾斜狭小工作面可整机下井，拆装转运简单；

3.防爆安全可靠：整机电气防爆、全机型煤安认证，高瓦斯矿井合规使用；蜗轮自锁防溜车，杜绝坠物安全隐患；

4.适配多场景牵引：除回柱放顶外，可牵引刮板机、皮带机头、综采设备、井下矿车移位；

5.维保简易：传动部件少、润滑点位集中，易损件通用，井下检修省时。
