JQHS-5×48气动绞车的主要型号及结构

一、概  述

JQHS-5×48气动绞车是以气动马达为动力，通过齿轮减速机构驱动卷筒，实现载人提升和重物牵引、运输或托运的绞车装置。它具有结构紧凑、操作方便、工作安全可靠、维修简单、运转平稳、无级变速等优点，适用于油田、地质钻井、矿山开采及易爆、易燃气体等场所。适用于海拔1000米以下,气温-40~60℃的环境。

JQHS-5×48气动绞车按照JB/T2500-1997、JB/T 6125-1992标准生产

正确安装使用和认真维护保养，是使气动绞车正常可靠的工作，延长其使用寿命的重要保证。用户应仔细阅读本说明书，以便正确的掌握气动绞车的安装、使用和保养方法，充分发挥气动绞车的功能。

根据用户使用意见和科学技术的发展，本气动绞车也将不断进行改进提高。

二、 主要型号、结构及工作原理

主要型号：JQHS-5×48

J---绞车  Q----气动  H---活塞式  5---额定牵引力5KN 48--- 绳速48m/min

该气动绞车系以压缩空气为动力能源，由活塞式气动机通过减速箱来带动滚筒，以达到其提升的目的。所有各传动处运转灵活，主要零部件多选用高强度优质合金钢材，并经过化学热处理，使零件具有较长的使用寿命。

此将绞车的主要零部件结构、性能分述如下:

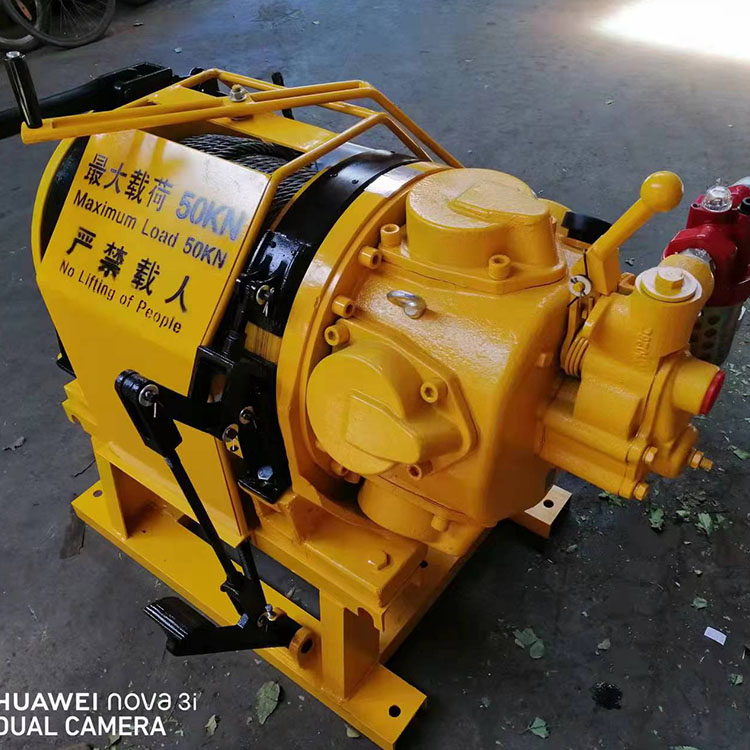

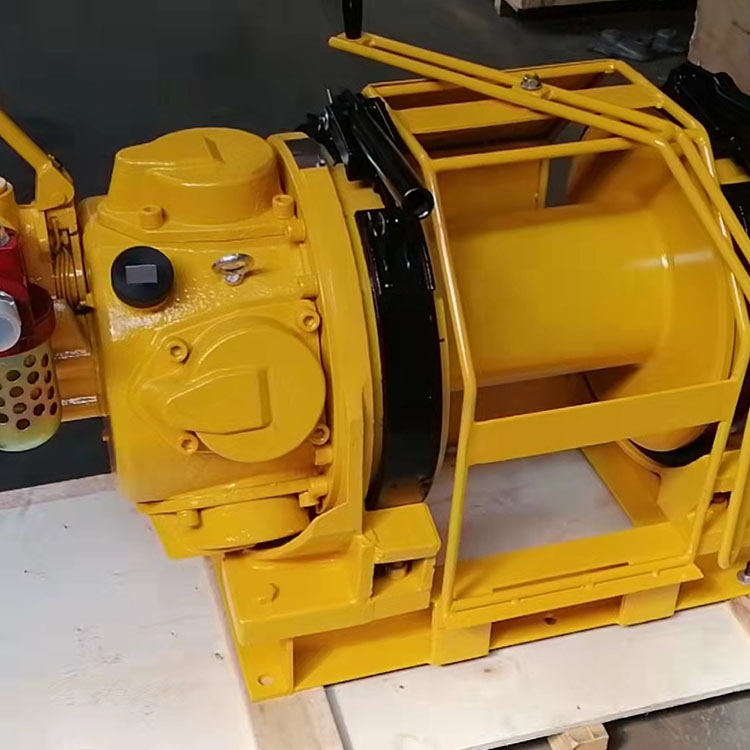

绞车由马达总成（气动机）、制动器总成、减速机构、卷筒、机座等主要部分组成。
