PB系列耙斗装岩机的工作原理和结构概述

一、概述

耙斗装岩机用在地面采岩或巷道掘进中，配合矿车或箕斗进行装载岩石。这种机械具有装岩效率高，结构简单，应用范围广等特点。不但可以在平巷、而且可以在30º以下坡度的下山或上山巷道装岩，在不超过90º拐弯的巷道都能良好地进行作业。使用此种装载机械，还能进行掘进工序之间的平行作业，提高掘进效率，是实现巷道掘进机械化的主要机械设备。耙斗装岩机分为P15B、P30B、P60B三种规格。

二、工作原理和结构概述

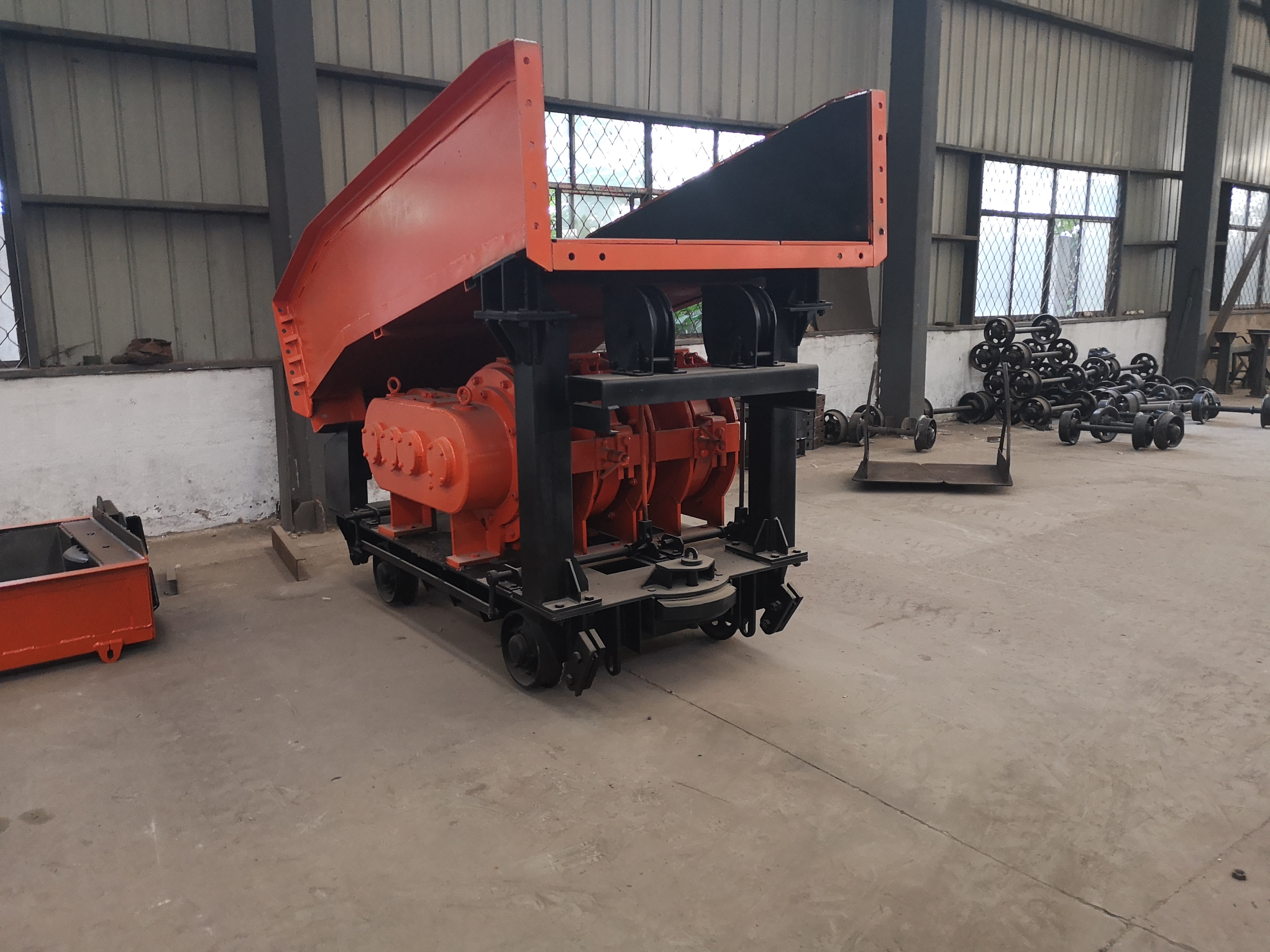

在耙斗装岩机的台车上，安装有绞车的两个滚筒，它们在电动机的驱动下，分别牵引着主绳和尾绳，通过主绳和尾绳操纵着耙斗作往复运动，由簸箕口挡板导向，将岩石扒进进料槽内，经过中间槽，在卸载槽尾部的卸料口把矿石卸入下面的矿车之中，如此反复，将矿车装满，从而实现装岩。

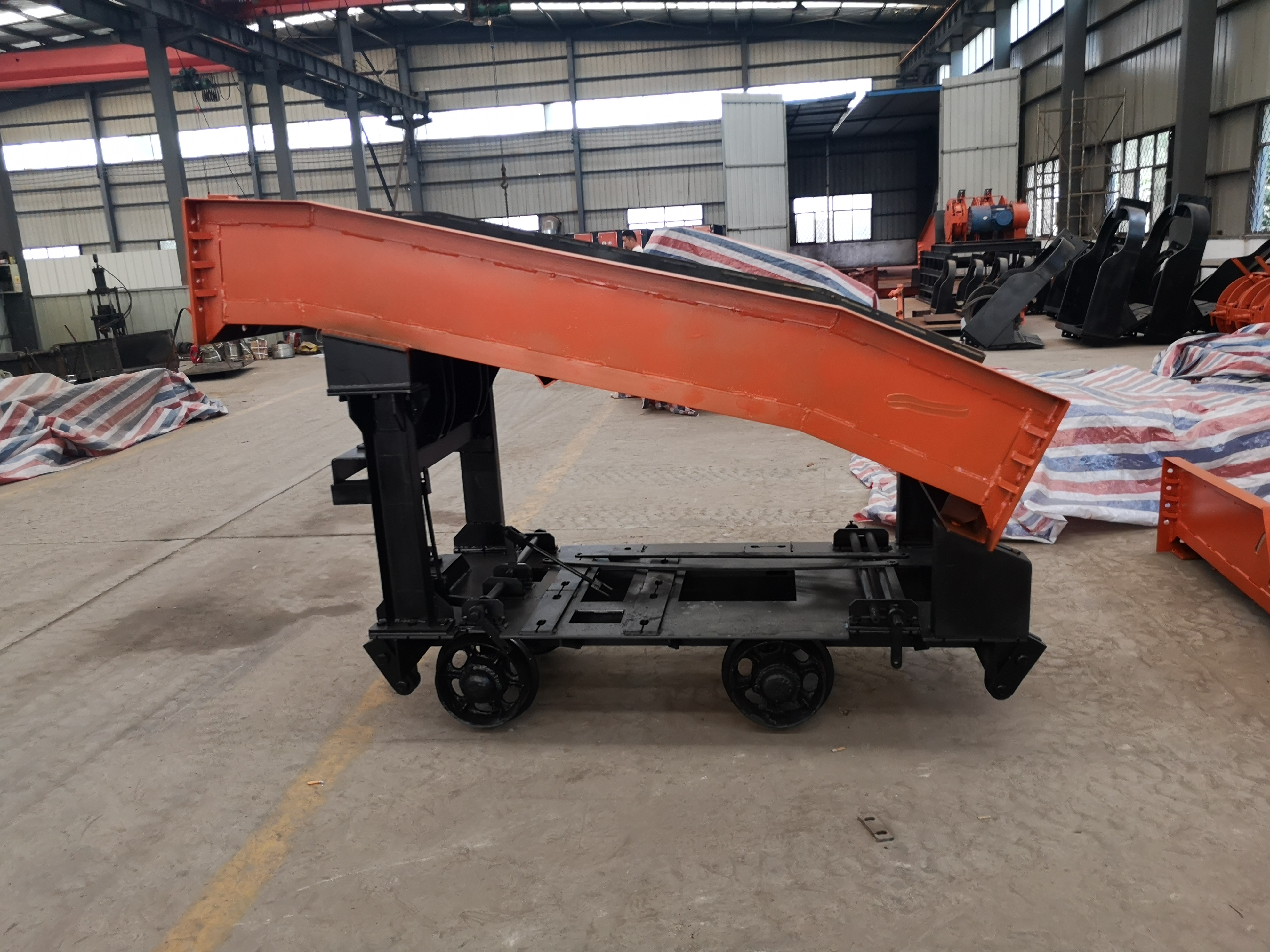

耙斗装岩机主要由固定楔、尾轮、耙斗、操纵机构、台车、绞车、导向轮、进料槽、中间槽、卸载槽、电气部分等组成

三、维护管理

1、装岩机投入生产后，做好维护保养及检修工作是保证机器正常运转及安全生产的重要条件，是提高装岩机使用寿命的重要措施，操作司机 、维修工人，机修单位必须密切配合，协同做好维修工作。

2、司机必须每日对装岩机各部分进行认真保养，每班清除机器两侧的堆集物，保持机器的清洁。工作前先检查操纵杆、制动器的灵活性；检查轴承座、制动器、操纵杆部位的固定螺栓的松紧，钢丝绳是否有损伤等情况。注意减速器、绞车的润滑状况是否良好，添加润滑油时不得使用脏的，不合规格的润滑油，并经常注意温升是否正常。绞车出现故障时，不得勉强继续工作，应通知并协助检修工人消除故障。
