XFH系列风动绞车产品特点及操作原理

一、概述

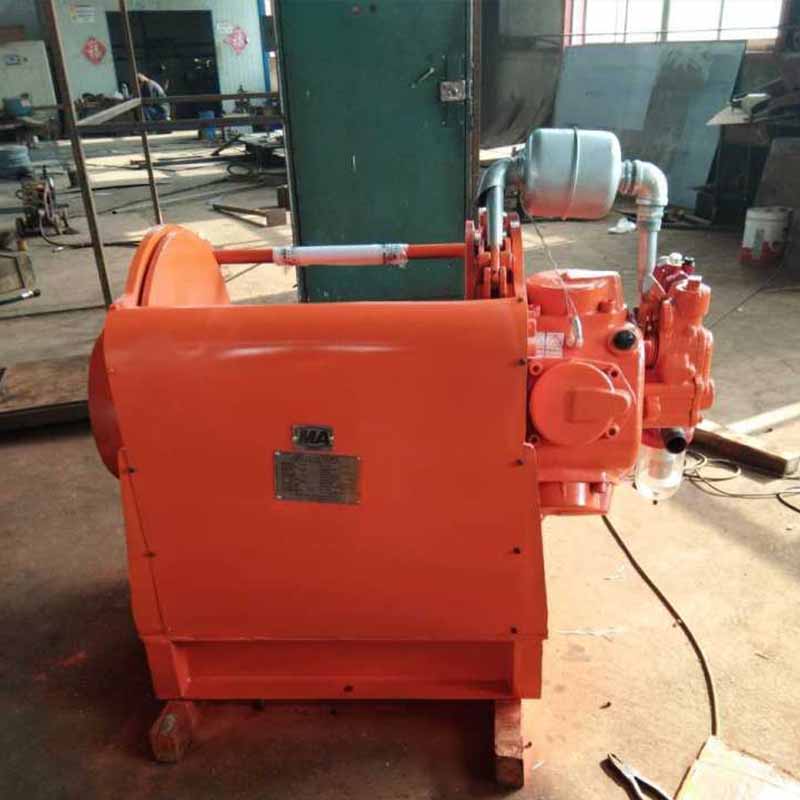

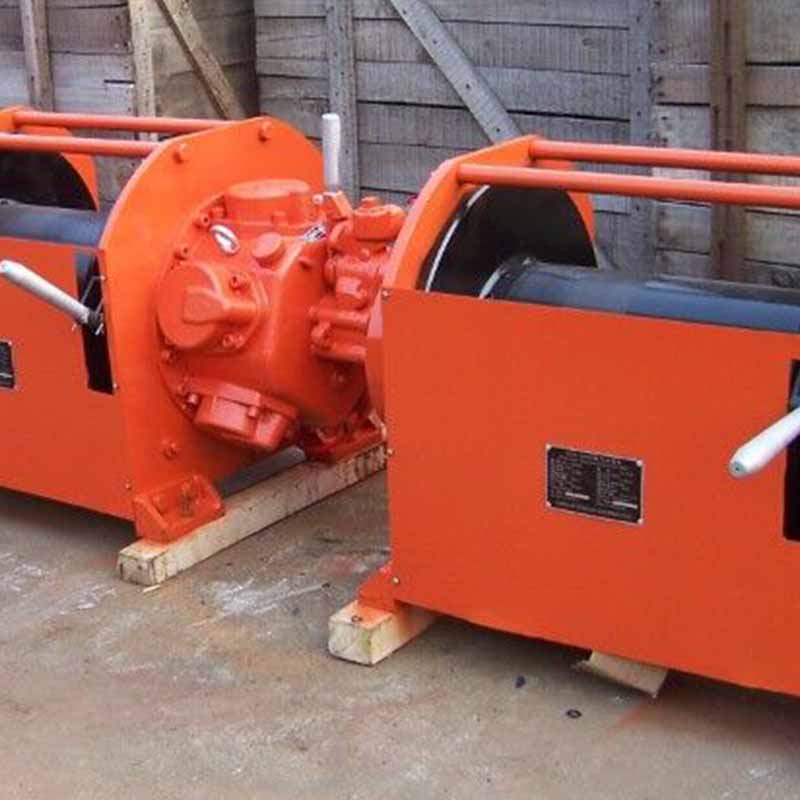

本产品是一种以活塞式气动马达为动力的单滚筒手操纵型绞车。它依靠压缩空气作为动力源，驱动马达，经过两级齿轮减速来带动滚筒转动，实现提升重物。

它有如下特点：

1、体积小、重量轻、机动性强。

2、可实现无级调速。

3、灵活的进行正反转操作。

4、防爆性强，尤其是在易燃或易爆性气体的场所工作，更显出它的优越的安全性和可靠性。

5、耐潮湿性强，下雨天在室外照样安全使用，是电动绞车所不能相比的。

6、起动力矩大，可带负荷起动，并且具有过载保护的功能。

综上所述，本产品广泛应用于油田各井队、船舶、码头、以及矿山、建筑工程等提起重物、拴紧船舶、拉紧器械之用。XFH系列风动绞车是以风动马达为动力,通过齿轮减速机构驱动卷筒，实现重物牵引和提升的绞车装置。它具有结构紧凑、操作方便、工作安全可靠、维修简单、运转平稳、无级变速等优点。

二、主要结构及工作原理与操作

将供气总阀搬至开启位置。将分配阀的手柄（左搬出定位槽后）缓慢打开。压缩空气进入配气阀芯使其转动。同时借配气阀芯转动，将压缩空气依次分别送入周围五个气缸中，由于气缸内压缩空气的膨胀，从而推动活塞连杆和曲轴转动，当活塞被推至“下死点”时，配气阀芯同时也转至第一排气位置。经膨胀后的气体即自行从气缸经过阀的排气孔道直接排出。同时活塞缸内的剩余气体全部自配气阀芯分配阀的排气孔道排出，经过这样往复循环作用，就能使曲轴不断旋转。从而带动传动轴经齿轮副Ⅱ在传递给齿轮副Ⅰ从而驱动滚筒旋转，实现提升重物。通过脚刹、手刹双重制动系统，更有效的确保吊装重物的安全性以及停留在任何位置。
