JD系列调度绞车使用环境和工作条件

一、用途及适用范围

（1）本绞车主要用于煤矿井下或其它倾斜角度小于30°的巷道中拖运及其它辅助搬运工作，也可用在回采工作面或掘进工作面装载站上高度编组矿车。本绞车严禁用于提升和人。

（2）绞车的电机具有防爆性能，其他配套电器设备由用户自备，但必须选用具有在有效期内的《矿用产品安全标志证书》的产品，以适用在有瓦斯（甲烷）及煤尘爆炸危险的矿井中使用。

二、 使用环境和工作条件

（1） 环境温度为-10℃~+40℃；环境相对湿度不超过95%（+25℃）；海拔高度2000米以下。

（2） 周围空气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

三、工作原理和结构概述

1、 工作原理

本调度绞车通过两级行星轮系及所采用的浮动机构完成绞车的减速和传动。通过控制电机的正反转及操纵两个制动闸的不同刹紧状态实现绞车卷筒的正转、反转和停转，从而实现对重物的牵引、下放和停止三种工作状态。深度指示器通过指示器的齿轮与卷筒上内齿轮的啮合带动与指示器相联的丝杠的旋转，达到显示深度的目的。绞车内部各转动部份均采用滚动轴承，运转灵活。

2、结构概述

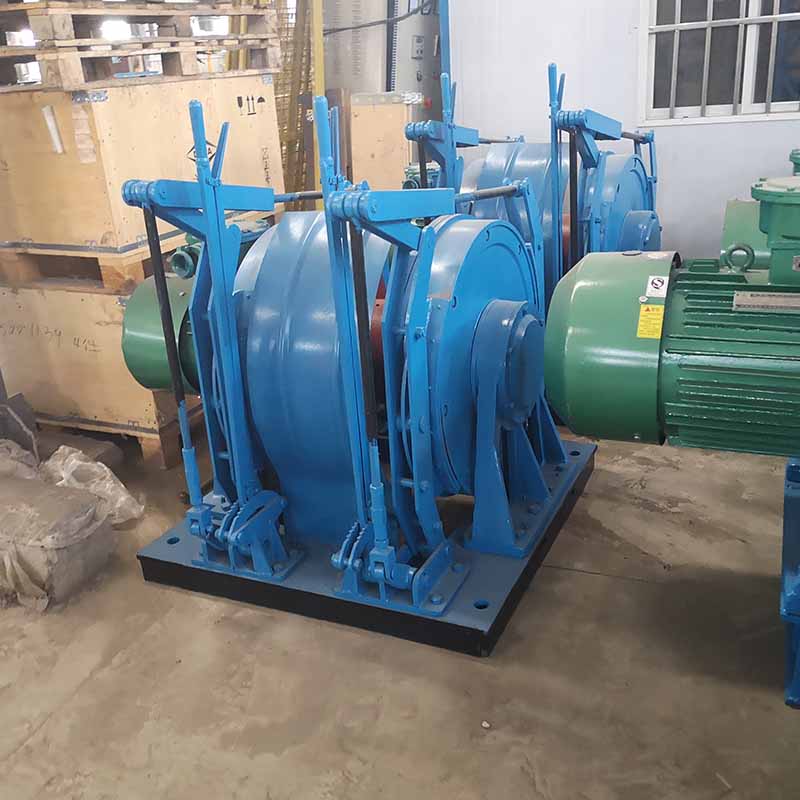

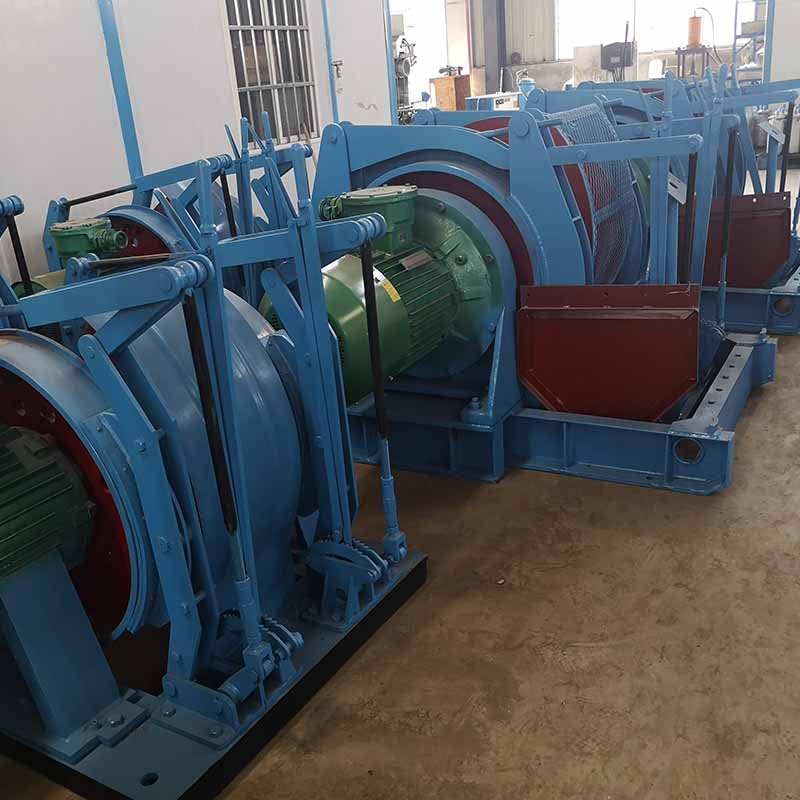

JD系列调度绞车由电动机、卷筒装置、制动装置、深度指示装置、底座、防护罩、座椅等部件组成
