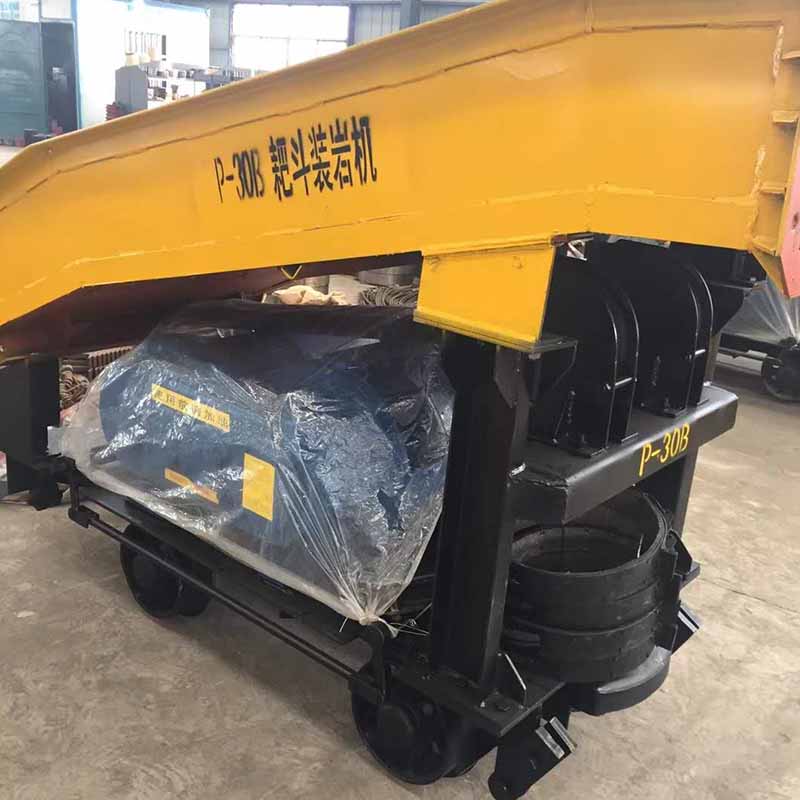

耙斗装岩机的结构组成​

一、产品介绍

耙斗装岩机，简称耙装机、耙岩机，是工程巷道掘进领域的关键设备，主要用于煤矿、冶金矿山、隧道等场景，与矿车或箕斗配合，高效完成装载作业，有力推动掘进速度提升，助力实现掘进机械化。

二、工作原理

耙斗装岩机通过绞车的两个滚筒分别对主绳与尾绳施加牵引力，以此驱动耙斗做往复直线运动。在前进行程中，耙斗依靠自身重力和主绳拉力，深入岩石堆，将岩石扒取聚拢；返程时，尾绳牵引耙斗，带着扒取的岩石返回，并将岩石沿着料槽运送至卸料槽的卸料口，最终卸入下方的矿车或箕斗内，周而复始，持续完成装岩作业。

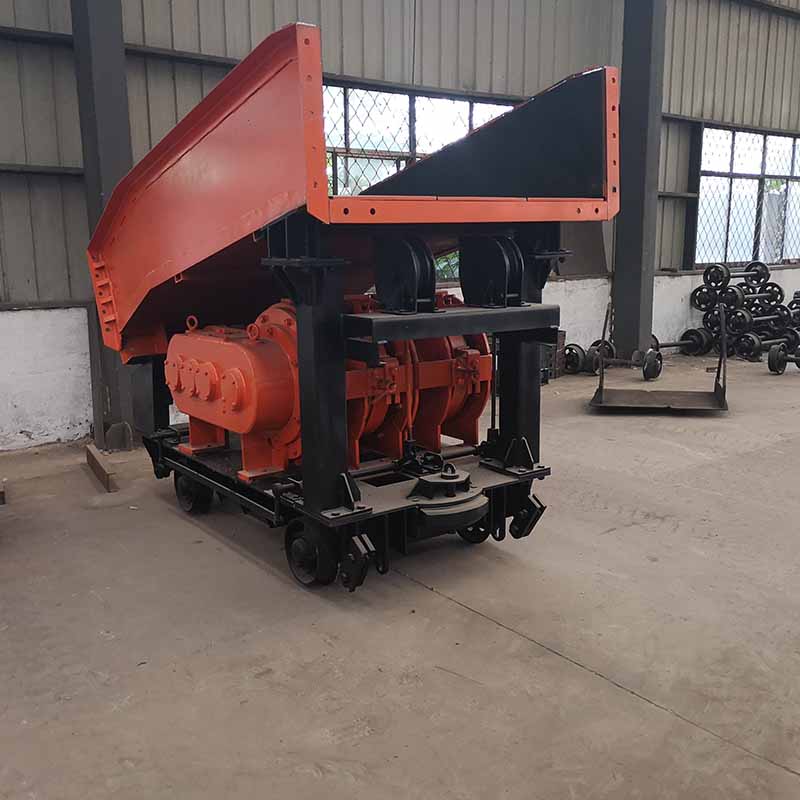

三、结构组成

固定楔与尾轮：固定楔用于将尾轮稳固安装在巷道岩壁上，为耙斗作业提供固定的悬挂支点，确保耙斗在牵引过程中能稳定工作，不发生位移。

耙斗：作为直接扒取岩石的部件，通常由高强度钢材制造，耙齿设计尖锐且坚固，能有效插入各类岩石，具有良好的耐磨性与高强度，可适应不同硬度岩石的扒取工作。

台车：承载整个设备的重量，同时为绞车、操纵结构等部件提供安装基础。台车底部安装有行走轮，便于在轨道上移动，实现装岩机在巷道内的灵活作业。

绞车：核心动力输出部件，通过内部的齿轮传动机构，为牵引主绳和尾绳提供足够的拉力。其具备不同的转速调节功能，可根据岩石的硬度、堆积情况以及装岩效率需求，灵活调整耙斗的运行速度。

操纵结构：操作人员通过操纵结构，精准控制绞车的两个滚筒，实现耙斗的前进、后退、停止等动作。操纵结构设计符合人体工程学原理，操作简便，反应灵敏，便于操作人员快速上手，高效作业。

导向轮：安装在适当位置，引导钢丝绳的走向，改变力的方向，确保耙斗在运行过程中保持平稳，减少钢丝绳的磨损，提高设备运行的稳定性和可靠性。

料槽：由进料槽、中间槽和卸载槽依次连接组成。进料槽承接耙斗扒取的岩石，中间槽用于岩石在输送过程中的过渡，卸载槽则将岩石准确卸入矿车或箕斗。料槽通常采用耐磨钢板制作，内部光滑，以降低岩石输送过程中的阻力。

电气部分：为绞车及其他可能的辅助设备提供电力驱动。在有瓦斯及煤尘爆炸危险的矿井环境中，电气设备选用具备防爆性能的产品，如隔爆型电动机、防爆按钮开关、防爆磁力启动器等，保障设备在危险环境下的安全运行。部分耙斗装岩机还配备风动推车缸，矿车装满后，利用压缩空气产生的推力，将重车推出，有效减轻工人劳动强度，缩短调车时间，进一步提高掘进效率。
