回柱绞车的维护与检修

一、概述

（1) 本绞车主要供煤矿井下回柱放顶之用，特别适用于薄煤层和急倾斜煤层采煤工作面，也可用来拖运重物和调度车辆及其他辅助搬运工作。绞车配有隔爆电气设备，可用于有煤尘及瓦斯的矿井。

（2）工作环境温度为－10℃～+40℃,环境相对湿度不超过95%(+25℃),海拔不超过1000m。 工作时周围空气中的煤尘、甲烷完爆炸性气体不得超过《煤矿安全规程》中所规定的安全含量，工作制为低速重载非连续型。

二、结构与工作原理

（1）主要结构

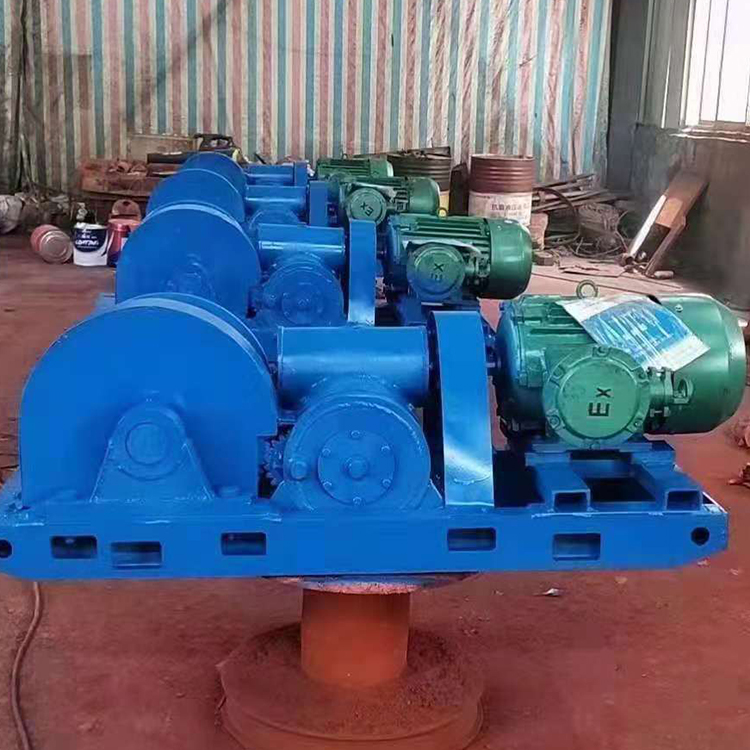

绞车主要由防爆电动机、一组斜齿轮、蜗轮减速器、过桥齿轮、传动齿轮，卷筒及底座等主要部分组成

（2）工作原理

本绞车主要使用一级环面蜗杆蜗轮传动和一级渐开线圆柱齿轮传动。电机通过联轴器带动蜗杆旋转，通过蜗杆蜗轮减速和一级圆柱齿轮减速，将动力传递给卷筒，卷筒旋转收放缠绕在卷筒上的钢丝绳拖动支柱和运送物料。

三、维护与检修

1、日检主要司机和值班检修进行，以司机为主。一般可按下述内容检查

（1） 带有刹车装置的绞车应检查制动系统是否正常，尤其应注意闸瓦间隙调整是否合适，杠杆及拉杆的全部联接部分是否灵活可靠；

（2） 检查绞车操作电动机操纵开关是否正常、；

（3） 检查齿轮减速器的润滑油是否足量，是否漏油及轴承温升是否大于30℃；

（4） 各部的连接零件是否松动，如螺栓、销子、和联轴器等；

（5） 运转过程中的声响、振动、温升是否正常；

（6） 钢丝绳的断丝、变形、撞伤、伸长和润滑情况；

（7） 电气设备按制造厂说明书规定进行检查；

（8） 设备及其周围的清洁卫生和工具备件的保管情况；

2、 月检或周检

月检或周检应以专职维修人员和司机联合进行，除日检内容外，还须检查以下几项：

（1） 制动系统的准确制动情况，闸瓦磨损情况，并适当进行调整间隙；

（2） 详细检查全部连接零件，并适当调整与紧固；

（3）检查所有磨损表面，发现疑问时，应揭开轴承盖检查轴承情况；

（4）揭开减速器上的视孔盖，检查蜗轮、蜗杆及箱外齿轮磨损或接触情况；

（5）钢丝绳在卷筒容器两端之牢固固定情况并对钢丝绳进行除垢，涂抹新油。

3、 绞车的维修

（1）对绞车应经常检查各润滑部位的油量，油量不足时，要及时补足，蜗轮箱内润滑油的最高温不得超过800C，应即使停车检查，并作记录。

（2）绞车如果长期搁置不用，必须选择干燥通风的地方存放，防止机器受潮，其裸露部位要涂抹防锈油。

（3）绞车应根据各使用单位的实际使用情况及原煤炭工业部制定的《煤炭工业设计规范》中的有关章节制订小修、中修、大修计划。
