液压绞车结构组成

定义：液压绞车是以液压油为工作介质，通过液压马达将液压能转化为机械能，驱动卷筒旋转，从而完成提升、牵引等作业的设备。

分类：按卷筒形式可分为单卷筒和双卷筒；按卷筒分布形式可分为并列双卷筒和前后双卷筒。

结构组成

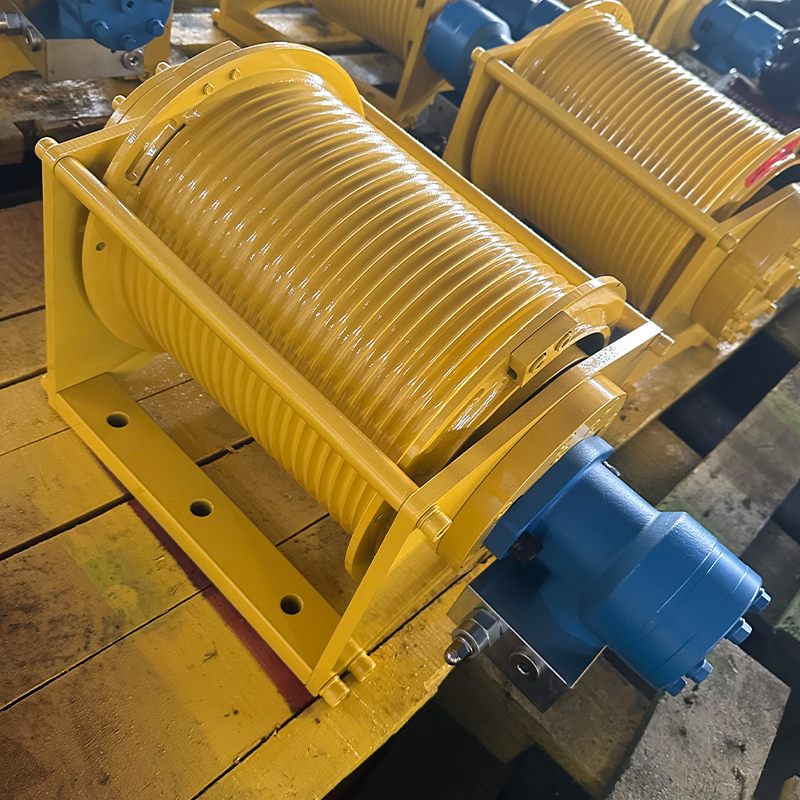

液压绞车主要由液压马达、液压常闭多片式制动器、行星齿轮箱、离合器（选配）、卷筒、支撑轴、机架、压绳器（选配）等组成。

工作原理

液压泵站输出的高压油进入液压马达，推动马达的转子旋转，马达的输出轴与行星齿轮箱相连，经过齿轮箱的减速增扭后，带动卷筒转动，卷筒缠绕或释放钢丝绳，从而实现重物的提升或下放。通过控制液压油的流量、压力和流向，可以调节绞车的转速、扭矩和运行方向。

技术特点

动力强劲：能提供较大的拉力，一般适用于 10T 以上到 5000T 的重物提升或牵引。

结构紧凑：体积小、重量轻，便于安装和移动，可在空间有限的场所使用。

操作灵活：可通过液压控制阀实现无级调速，能精准控制提升或下放的速度和位置，还可实现自由下放。

安全可靠：配备液压常闭多片式制动器，制动迅速、可靠，能有效防止重物坠落；同时，液压系统中的各种阀组可对绞车进行过载保护、平衡控制等。

运行平稳：液压马达的机械效率高，起动扭矩大，且液压系统的传动平稳，可减少冲击和振动。

主要技术指标

包括额定负载、支持负载、绳速、容绳量等。这些指标是衡量液压绞车性能和适用范围的重要依据，不同型号的液压绞车其技术指标有所不同。

应用场景

海洋工程：用于船舶的起锚、系泊、拖拽以及海洋平台上的物料升降等。

建筑施工：可作为起重机、随车吊等设备的辅助卷扬装置，用于提升建筑材料、设备等。

水利工程：如闸门启闭、大坝施工中的物料运输等。

林业：用于木材的拖拽、装卸等作业。

矿山：可用于提升矿石、设备，以及矿井中的调度牵引等。

码头：完成货物的装卸、搬运等工作。

特种车辆：如清障车、救援车、森林消防车等，用于救援和牵引作业。
