调度绞车结构特点

调度绞车产品介绍

调度绞车是矿山、隧道及工程施工中广泛使用的轻型牵引设备，主要用于井下调度车辆、拖运重物、辅助搬运及巷道牵引作业，具有结构紧凑、操作简便、安全可靠、移动灵活等特点，是矿山采掘及工程现场的常用辅助牵引设备。

一、产品概述

本系列调度绞车采用行星齿轮传动结构，以电动机为动力，通过制动器与离合器实现卷筒启停与转向控制，整机布置合理、制动可靠。适用于煤矿、金属矿、非金属矿及隧道、基建工地，在有瓦斯、煤尘等易燃易爆环境中可选用防爆型电机，满足矿用安全标准。

二、结构特点

行星传动，体积小拉力大

采用行星齿轮减速机构，传动效率高、承载能力强，同等功率下体积更小、重量更轻，便于井下搬迁与安装。

双制动设计，安全系数高

配备工作制动 + 安全制动双重制动装置，制动平稳、动作可靠，有效防止溜车、打滑，保障作业安全。

操作简单，维护方便

采用手动操作手柄控制离合与制动，上手快、故障率低；整体结构开敞合理，润滑、检修便捷。

坚固耐用，适应恶劣工况

机架采用铸钢或厚钢板焊接成型，强度高、抗冲击；关键部件耐磨处理，可在潮湿、多尘、有腐蚀的井下环境长期使用。

防爆适配性强

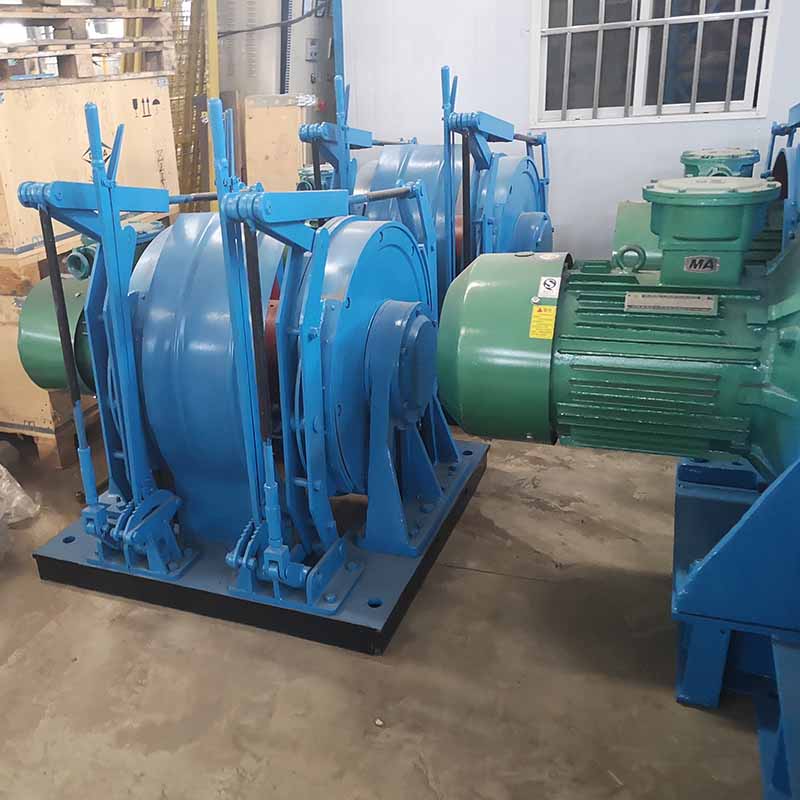

可配置矿用隔爆型电动机，符合 MA 安全认证要求，适用于高瓦斯、煤尘爆炸危险矿井。

三、主要功能

井下调度矿车、拖运物料与设备

巷道掘进、工作面辅助牵引作业

矿山地面及隧道施工短距离牵引

配合支架搬运、巷道维修等辅助作业

四、适用范围

煤矿井下采掘工作面、运输巷道调度作业

金属矿、非金属矿辅助牵引与物料搬运

水利、隧道、市政工程施工短距离卷扬

工矿企业车间、料场重物搬运与牵引
